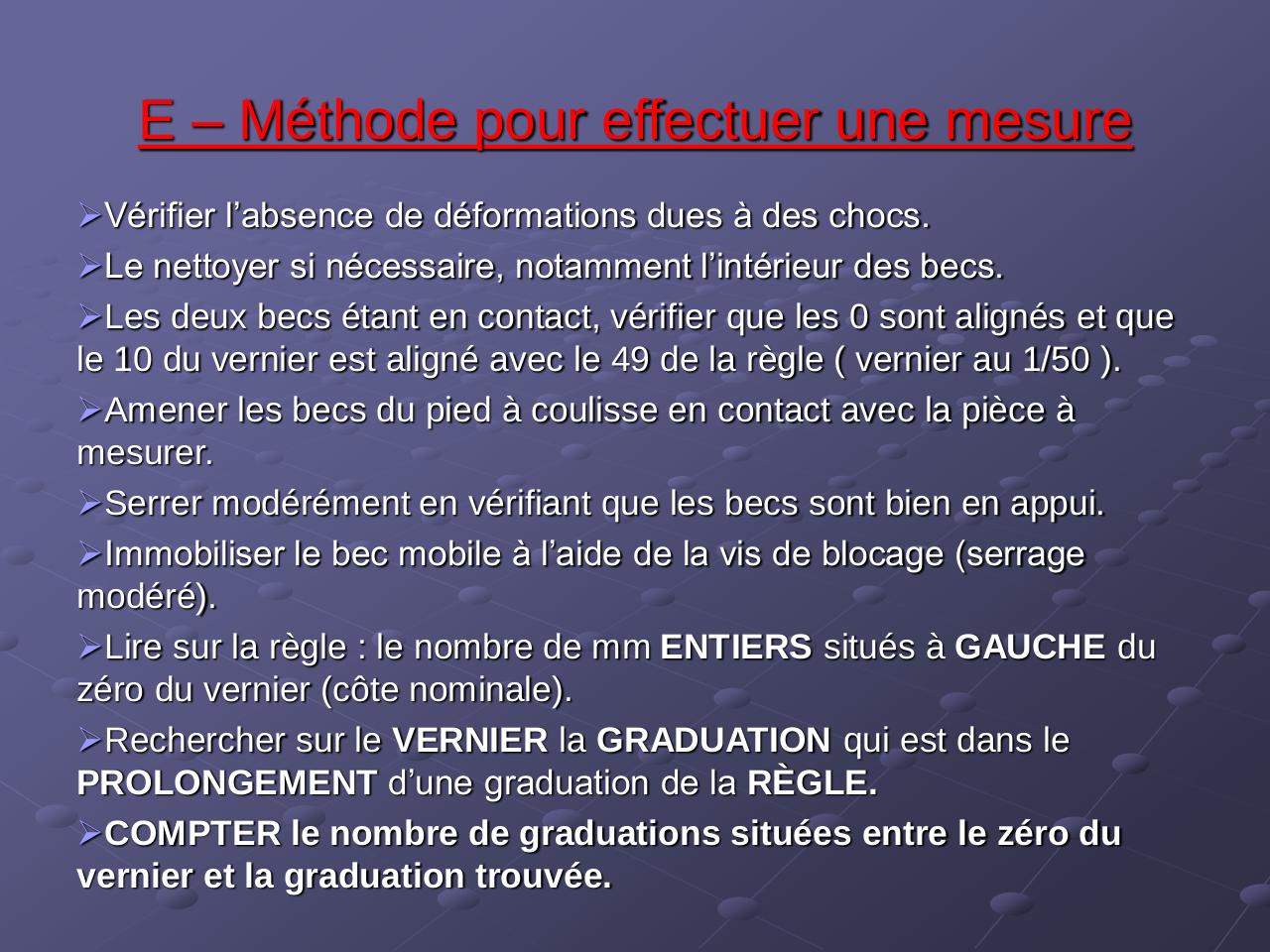

E – Méthode pour effectuer une mesure
Vérifier l’absence de déformations dues à des chocs.
Le nettoyer si nécessaire, notamment l’intérieur des becs.
Les deux becs étant en contact, vérifier que les 0 sont alignés et que
le 10 du vernier est aligné avec le 49 de la règle ( vernier au 1/50 ).
Amener les becs du pied à coulisse en contact avec la pièce à
mesurer.
Serrer modérément en vérifiant que les becs sont bien en appui.
Immobiliser le bec mobile à l’aide de la vis de blocage (serrage
modéré).
Lire sur la règle : le nombre de mm ENTIERS situés à GAUCHE du
zéro du vernier (côte nominale).
Rechercher sur le VERNIER la GRADUATION qui est dans le
PROLONGEMENT d’une graduation de la RÈGLE.
COMPTER le nombre de graduations situées entre le zéro du
vernier et la graduation trouvée.
