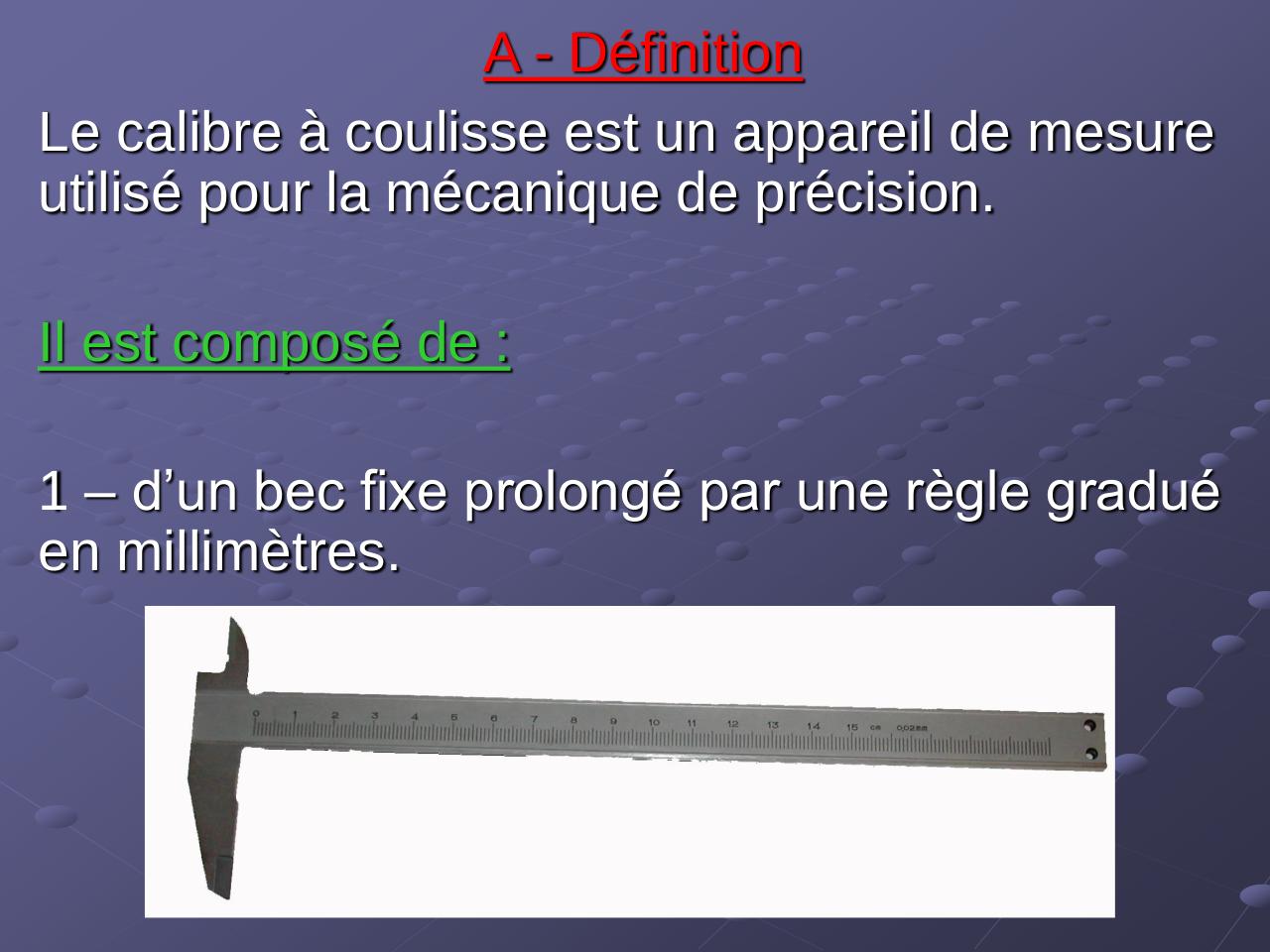

A - Définition
Le calibre à coulisse est un appareil de mesure
utilisé pour la mécanique de précision.
Il est composé de :

1 – d’un bec fixe prolongé par une règle gradué
en millimètres.

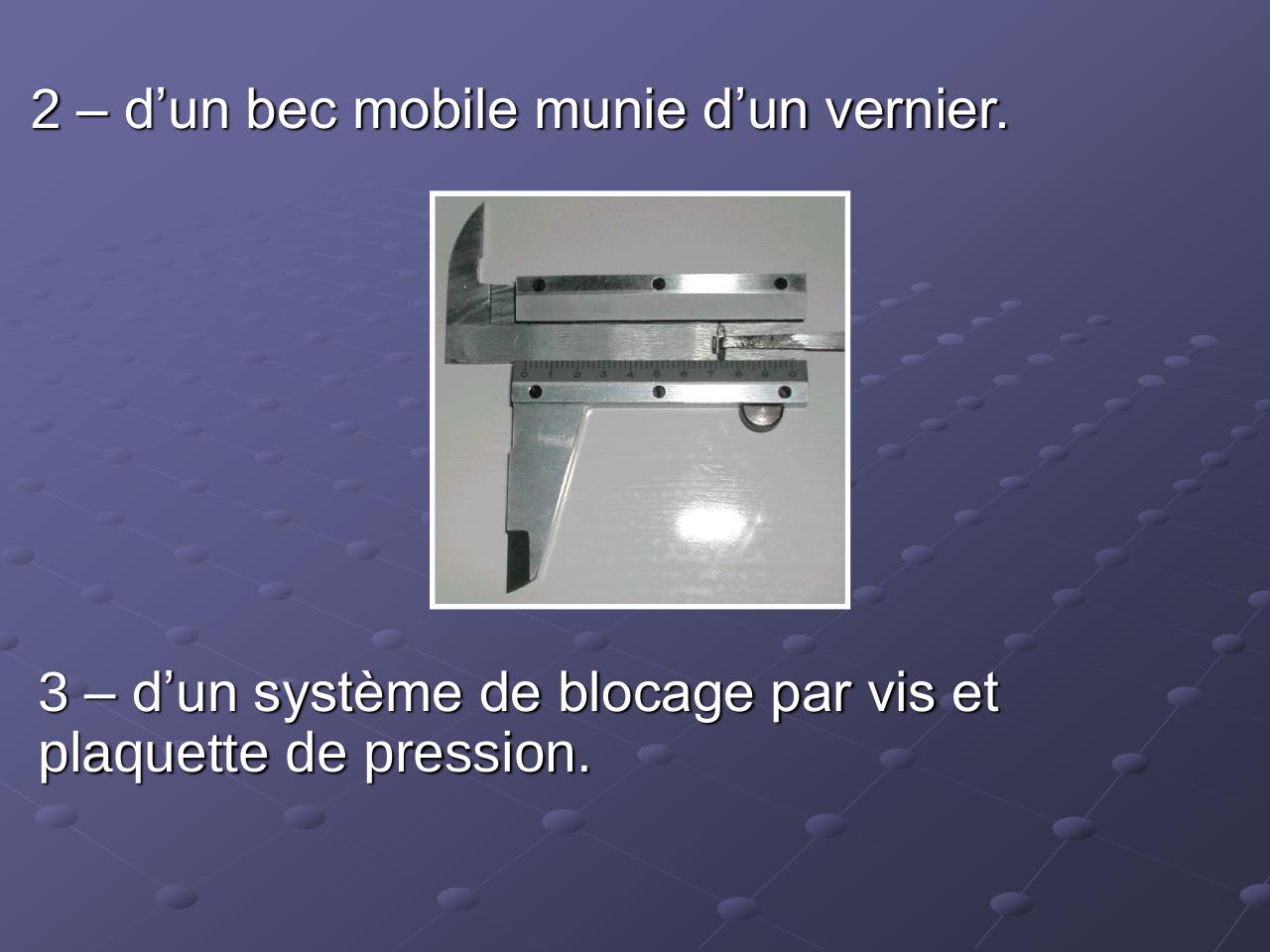

2 – d’un bec mobile munie d’un vernier.

3 – d’un système de blocage par vis et
plaquette de pression.

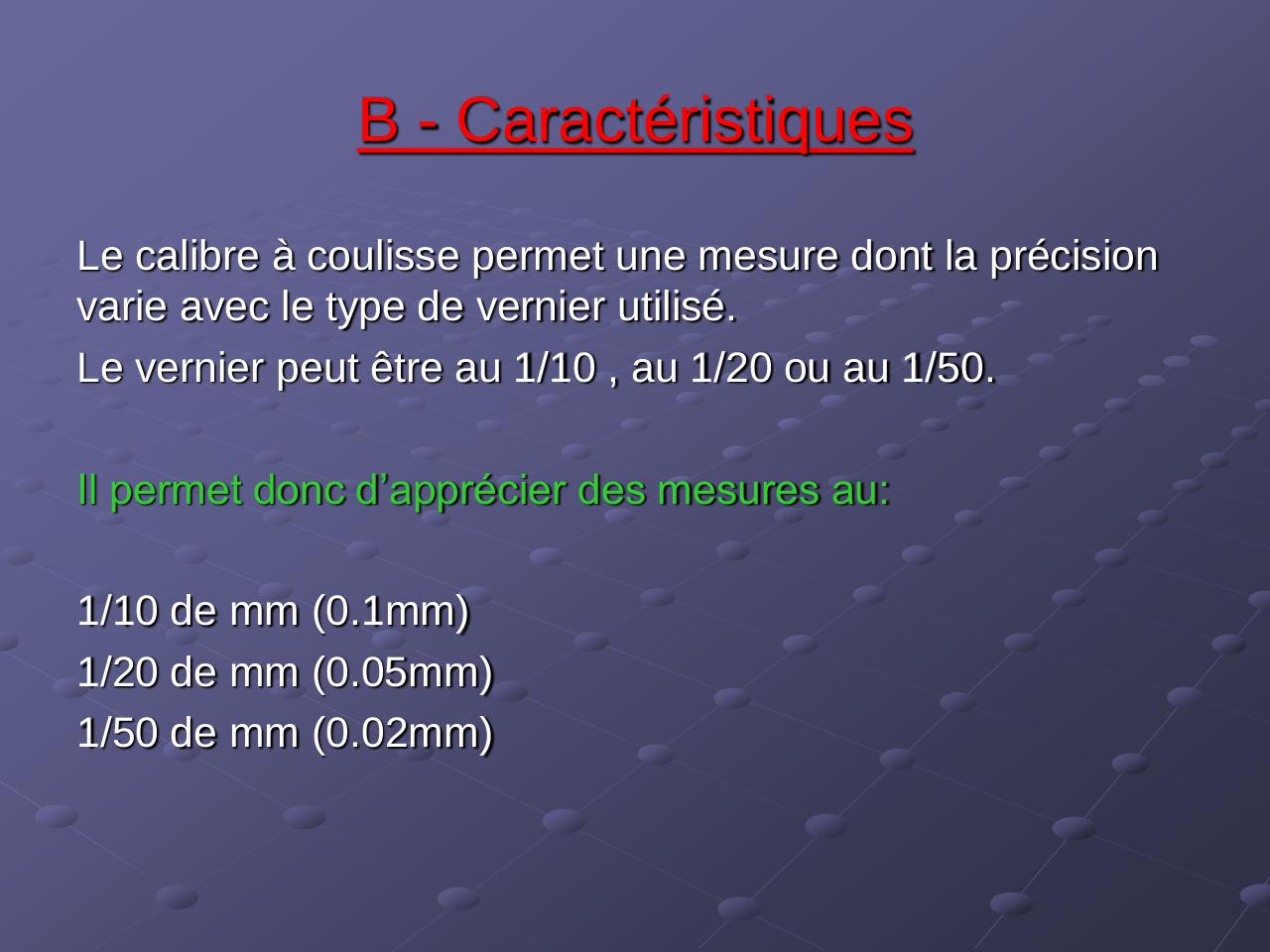

B - Caractéristiques
Le calibre à coulisse permet une mesure dont la précision
varie avec le type de vernier utilisé.
Le vernier peut être au 1/10 , au 1/20 ou au 1/50.

Il permet donc d’apprécier des mesures au:
1/10 de mm (0.1mm)
1/20 de mm (0.05mm)
1/50 de mm (0.02mm)

C - Constitutions
BEC D’INTERIEUR
VIS DE BLOCAGE
REGLE

VERNIER
POUSSOIR
BEC MOBILE

BEC FIXE

JAUGE DE
PROFONDEUR

Un calibre à coulisse est caractérisé par:
a) la longueur de sa règle
b) la précision de son vernier
c) la forme de ses becs
d) ses accessoires
e) sa matière
Différentes utilisations du calibre à coulisse:

D – Lecture du VERNIER
1-1 VERNIER AU 1/10
1-1-1 Le zéro du vernier est en face d’une graduation de
la règle.
0

1

0

2

10

Lire sur la règle le nombre de mm correspondant à cette
graduation
Réponse: 9mm

1-1-2 Le zéro du vernier n’est pas en face
d’une graduation de la règle.
0

1

0

2

10

Lire sur la règle le nombre entier de mm avant le zéro du vernier.
Repérer la graduation du vernier qui est le mieux alignée à une
graduation quelconque de la règle.
La graduation du vernier indique les dixièmes de mm.

Réponse: 9mm + 0.7mm = 9.7mm

1-1 VERNIER AU 1/50

0

1

0

1

2

2

3

3

4

5

4

6

7

5

8

9

a) Lire sur la règle le nombre entier de mm avant le zéro du vernier.
b) Repérer la graduation du vernier qui est le mieux alignée à une
graduation quelconque de la règle.
c) Lire sur le vernier, le chiffre situé avant les graduations alignées.
Ce chiffre indique le nombre de 1/10 de millimètres.
d) Compter le nombre de divisions après le chiffre et le multiplier par
2. L'on obtient les 1/100 de mm correspondant à la cote mesurée.

Réponse: 6mm + 0.5mm + 0.08mm = 6.58mm

6

10

E – Méthode pour effectuer une mesure
Vérifier l’absence de déformations dues à des chocs.
Le nettoyer si nécessaire, notamment l’intérieur des becs.
Les deux becs étant en contact, vérifier que les 0 sont alignés et que
le 10 du vernier est aligné avec le 49 de la règle ( vernier au 1/50 ).
Amener les becs du pied à coulisse en contact avec la pièce à
mesurer.
Serrer modérément en vérifiant que les becs sont bien en appui.
Immobiliser le bec mobile à l’aide de la vis de blocage (serrage
modéré).
Lire sur la règle : le nombre de mm ENTIERS situés à GAUCHE du
zéro du vernier (côte nominale).
Rechercher sur le VERNIER la GRADUATION qui est dans le
PROLONGEMENT d’une graduation de la RÈGLE.
COMPTER le nombre de graduations situées entre le zéro du
vernier et la graduation trouvée.

Le nombre de graduations trouvées multiplié par 0,02 nous donne la
fraction de mm correspondant à la côte mesurée.
Donner la valeur de la côte en mm.
